圧力保証付流量調節弁

近年、揚網作業中、機械の逆転側での事故が問題視されております。当社におきましては、この事故発生を重視し、
その安全対策として機械の正転側と逆転側との安全弁を完全独立させました。（ダブルリリーフ）従って、逆転側の
圧力設定は正店側とは無関係に設定できるようになりました。例えば、逆転側は4.9MPa、正転側は20.6MPaという
具合に設定できます。

特　徴

�@安全弁が正転・逆転それぞれ単独で圧力設定ができます。
�A圧力保証機構を内臓してますので、負荷圧力、ポンプ吐出圧力の影響を受けずに流量制御ができます。
�B中立位置の保持機構（レバーストッパー）がついています。
�C切替ショックが少なくレバー操作力が小さい。
�Dレバーの操作角に比例した流量制御ができます。
�Eコンパクト設計なので取付スペースが小さくてすみます。
�F内部ドレーン式ですから、ドレーン配管が省略できます。（PC06は外部ドレーン可）
�G操作レバー位置が90度ごとに任意に設定できます。(PC04M2,PC04D除く）
�H流量調整レンチがついています。（PC04M,PC04M2のみ）

仕様・型式表示

　　　�@　　　　　�A　　　�B　　　　　　　�@型式　　�Aレバー操作方式　　　　　　　　　　　　　�B流量　L/min
　PC04M2 　　DD　　　20　　　　　　　　　　　　　　　DS:A側スプリングリターン
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　SD:B側スプリングリターン　　
　PC03　　　　DS　　　　　　　　　　　　　　　　　　　　SS:スプリングセンター　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　DD:A・B側デテント（スプリングなし）　　

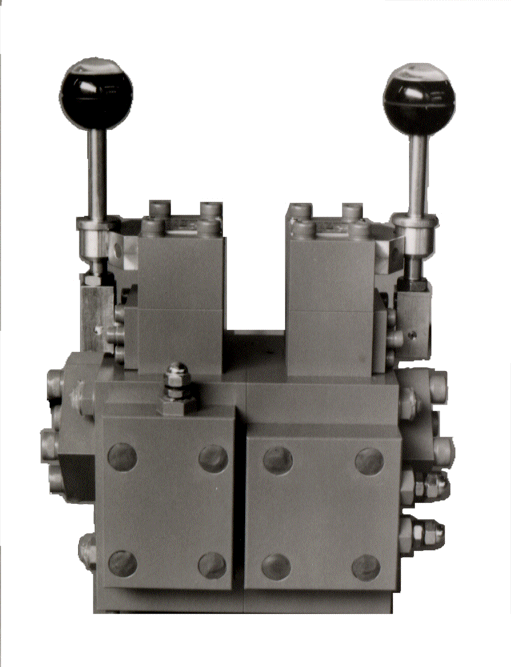

　　　PC-04D2

�@PC04D多連式の場合ダブルリリーフは１台のみ、他はシングルリリーフとなります。
�APC04M,PC04M2,PC04Dの通過流量は任意にご指定できます。
�BPC04M2とPC04Dはタテ置型となります。
�CPC04,PC04Mの操作角120度のレバー操作方式はデテント式(DD)となります。
�DPC04M2,PC04Dの多連数は５連までとします。
